摘要：現代社會人們對生活質量以及居住環境所提出的要求越來越高，休閑放松以及親近自然是住宅小區建設首先需要滿足的要求。在此種趨勢與背景之下室外景觀照明也取得相當明顯的發展與進步，隨之而來的就是小區景觀照明的電氣安全建設，相關部門以及工作人員提升重視程度，從根本上避免安全事故的發生，為人民群眾提供安全的居住環境。

關鍵詞：住宅小區；景觀照明；電氣安全；建設；路燈安全用電

引言
景觀設計由多個部分共同組成，景觀照明就是其中之一，現階段開發商以及消費者不斷提高對景觀照明的重視程度。在設計方面進行不斷的創新與突破是促使景觀照明實現對人民需求滿足的重要手段，同時這也是對景觀照明安全可靠以及節能環保目標的實現有大的促進作用。本文主要對住宅小區景觀照明電氣安全建設進行探究，這對人民群眾生活水平以及生活質量的提升有積意義。

一、住宅小區景觀照明的特點
1.功能需要
實用性是住宅小區景觀照明首先需要滿足的條件，但決不能忽視其滿足觀賞型的要求。這對燈具的美觀性以及種類提出較高要求。庭院道路燈、草坪燈、泛光燈、埋地燈、水景燈等都是現階段住宅景觀照明所使用的主要燈具類型，人們可在上述類型中進行選擇并實現設計目標的滿足。但這在一定程度上給燈具的安裝工作帶來難度，大的加大安全事故發生的概率。

2.室外環境
明裝且配電線路距離通常較長是室外照明燈具的顯著特征，室外照明燈具會受到惡劣天氣的直接影響，例如風吹、日曬以及雨淋等，機械損傷以及絕緣下降等因素都在這一過程中出現。等電位聯結是安裝燈具中不可缺少的一部分內容，在實際安裝室外照明的過程中根本不能實現對其設置的完善與優化。當接地故障電壓超過設定的安全數值時就會導致點擊危險的出現。

3.使用對象
公共活動場所是景觀照明燈具安裝的主要位置，其接觸頻率高的人群為孩子和老人，這部分人群用電安全性較差，易導致事故的發生。

二、燈具光源的選擇及安裝方式
景觀照明設計離不開電氣專業的支撐，但傳統的設計工作中電氣專業只能對供配電的設計工作進行負責，而建筑專業在景觀照明設計中主要負責燈具光源的種類、數量、安裝位置和安裝方式的確定，這是導致很多項目的景觀照明設計可能不夠合理現象出現的主要原因。
光源光效﹑燈具效率﹑色溫、顯色性、眩光等是綠色照明技術參數的重要組成部分，也就是建筑設計師在實際進行景觀照明設計中并不能實現對上述參數的充分考慮，為滿足夜景效果只能單純的依靠燈具﹑光源種類和數量的選擇進行一系列的設計工作。

1.路徑照明
住宅景觀的路徑一般包括路面較寬的主干道和路面較窄的分支小道，主干道一般選擇高桿燈或者庭院燈，分支小道一般采用小型庭院燈或者草坪燈。這就要求我們的光源好選擇節能燈，使得燈具外觀要求與環境融為一體。燈具安裝高度應該與燈距以及周圍的環境協調統一，高桿燈燈距一般為25—30m，庭院燈燈距一般15—20m，草坪燈燈距一般為5—10m，彎道處燈距適當減小。

2.草坪﹑植物照明
在住宅小區中廣泛見到的就是草坪﹑植物。因此照明部分設計的好壞在整個工程中起著關鍵作用。一直以來裝飾草坪我們常用的為草坪燈，為了避免眩光，盡量選擇乳白色或者磨砂面玻璃罩燈具。對于高大樹木，常用的是上射照明的方式，即把燈具安裝在地面上或者埋在地面下，光束垂直向上照射樹冠稠密的部分，以表現樹木的立體感，也有受條件限制把燈具安裝在樹干上的情況，但是這樣會影響白天的美觀，為了防止這個我們需要做好引上導線的隱蔽美化工作。

三、配電安全
1.景觀照明的安全性
在景觀照明設計中一定要保證安全。照明系統的安全直接影響著人們工作生活的安全，所以要求景觀照明系統有一套良好的安全保障體系，這對于電線的敷設方法、保護管的選用、埋設深度都提出了高的要求。在景觀照明中安全問題是我們重視的，尤其是水景照明，隨著社會的發展，各種音樂噴泉及旱池噴泉在各現代小區紛紛涌現，給我居民生活帶來了一道亮麗的風景，同時也給我們照明體系的安全提出了更為嚴格的要求。
在選擇燈具時除了考慮滿足造型、配光等要求外，還應根據實際需要盡可能采用高防護等級產品，此類產品在防水、防塵方面性能優越，既能保護燈具效率高維持率，又能大大提高使用的安全性。同時，根據行業有關規范，根據線路的敷設路徑，選擇敷設方式和保護管，需要穿鋼管的一定要穿鋼管。關于接地保護的方式，建議燈光工程優先采用TN-S或TN-C-S保護系統。

2.管線規劃
為了使小區的環境優雅及供配電系統的安全可靠,要求強弱電系統的管線采用地下電纜網絡,避免采用架空線。低壓電纜的敷設方式有：
(1) 直接埋地敷設。
(2)在電纜溝內敷設。
(3)穿加強PE管敷設。同一路徑的電力電纜,既有高壓又有低壓,如果低壓電纜過多,可采用電纜溝敷設。在沒有振動、承受壓力較小,無機械損傷的地段,可優先采用鎧裝電纜直埋地敷設,其投資少,施工方便；在不能確定地面情況,且各種管線錯綜復雜的地段,采用穿PE保護管埋地敷設,規劃管孔數量時,要預留1耀2根作備用。規劃電力電纜線路走向,應盡可能選擇距離短的線路,避免和減少與其它管線相交叉,電纜過道路時要穿鋼管保護。
四、景觀燈供電電壓
范圍景觀照明的配電電壓一般采用0.23/0.4kV,燈具端電壓偏差為額定電壓值的+5%,-10%景觀照明回路的室外分支線路每一單相回路電流不宜超過25A。室外單相220V支路導線長度一般不超過100m,220/380V三相四線制線路長度一般不超過300m。對于允許人進入的噴水池等場所,水下燈的標稱電壓宜不大于交流12V。

五、防雷及等電位連接
到目前為止，被廣泛使用的是用屋面板鋼筋作為避雷網，將柱主鋼筋作為引下線，基礎鋼筋作為接地裝置，這樣做比較經濟。防雷接地，電源進線處重復接地以及其它需要接的弱電設備均共用。建筑物基礎作為接地裝置，接地電阻不大于1歐姆，經實測自然接地體接地電值不滿足要求時，須另加人工接地體。為了防止感應雷和高電位入侵的危害，可在電纜進出戶處將絕子的鐵腳支架可靠接地。

六、安科瑞路燈安全用電平臺介紹

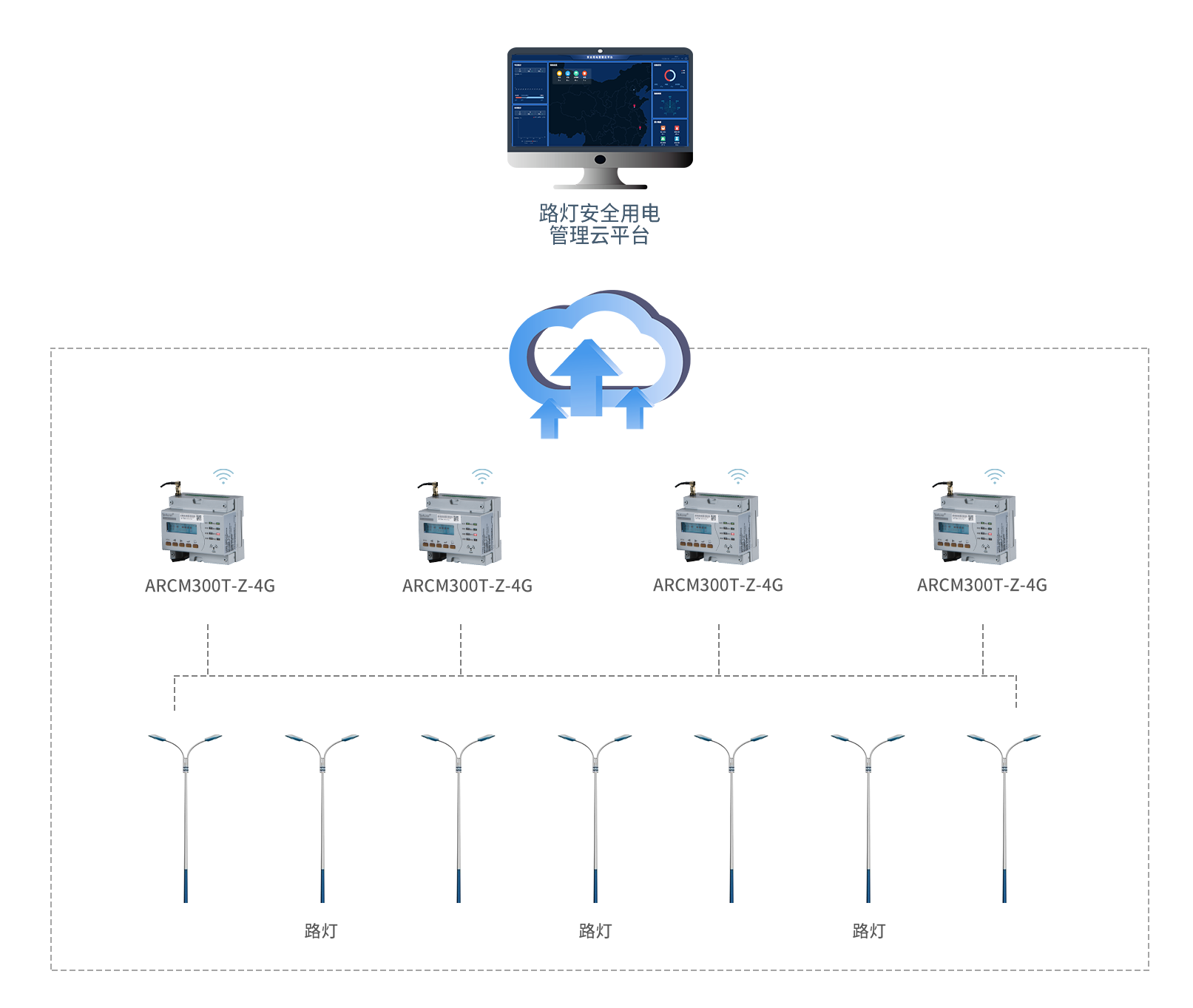

6.1平臺架構
對路燈控制箱進行監測，通過監測路燈線路的電流和電壓值來判斷路燈的工作情況


直接接入ARCM310儀表，監控每個路燈的電壓、電流等電參量進行預警和報警，也可設置定時通斷時間并遠程控制路燈通斷

6.2平臺介紹
安科瑞路燈安全用電監測預警系統通過物聯網技術對安裝在城市各區域路燈的用電狀態進行不間斷地數據監測。安全用電通過監測路燈線路的電流和電壓值來判斷路燈的工作情況，任何不正常的工作狀態，平臺都能進行監測和預警，預警信息通過手機APP推送，短信，語音電話和郵件等，時間到達責任人的身邊，提醒運行人員接觸器跳閘，電源失壓等等。平臺也可以設置開合閘時間，每天定時控制路燈控制器的啟動和關閉。
1.監測路燈的開閉，使用時長，非工作時間開啟，或開啟時間過短，則進行預警；
2.監測路燈的電流電壓工作狀態，可以分級設置預警值和報警值，當超出閾值范圍時進行預警和報警，
3.判斷路燈功率和線路損耗，當電流超出閾值范圍時進行預警；
4.可以設置路燈的異常個數，超出異常個數進行預警通知；
5.對路燈回路的漏電流和導線溫度進行監測，如果漏電過大，線纜溫度過高則進行預警或報警；
6.可以設置開合閘時間，定時對路燈控制器進行操作，觸發頻率可以設置成一次或者每天。
7.多種開關燈執行方案設定，可設置普通（平時）方案、周末方案、節（假）日方案、臨時方案，并可設定方案執行的方式和優先級；
8.自動開關燈管理可選擇定時模式、按季節變化的日出日落自動跟隨模式、光照度輔助開關燈模式；

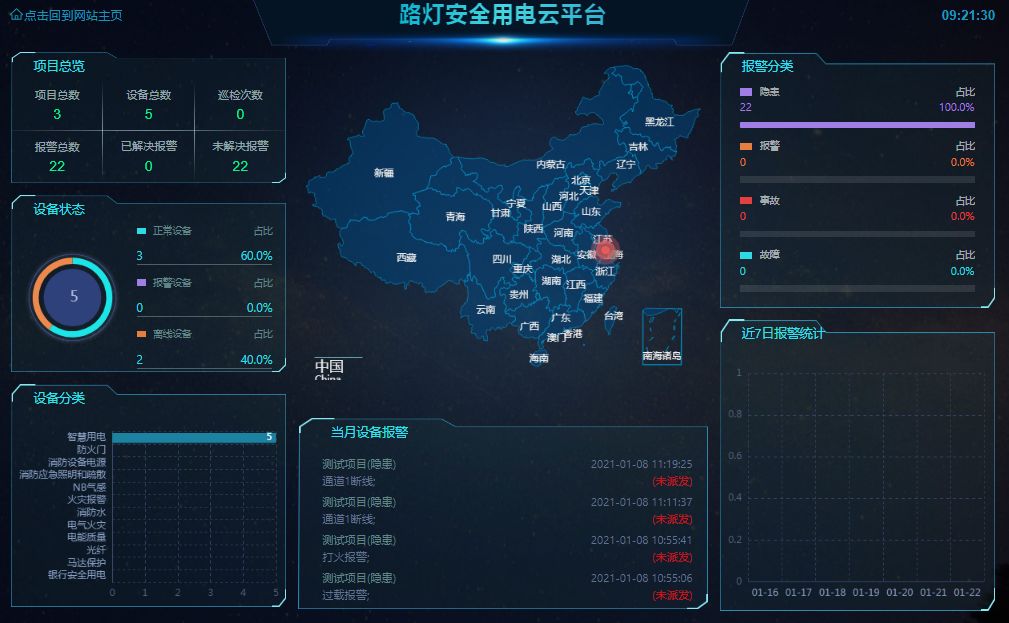

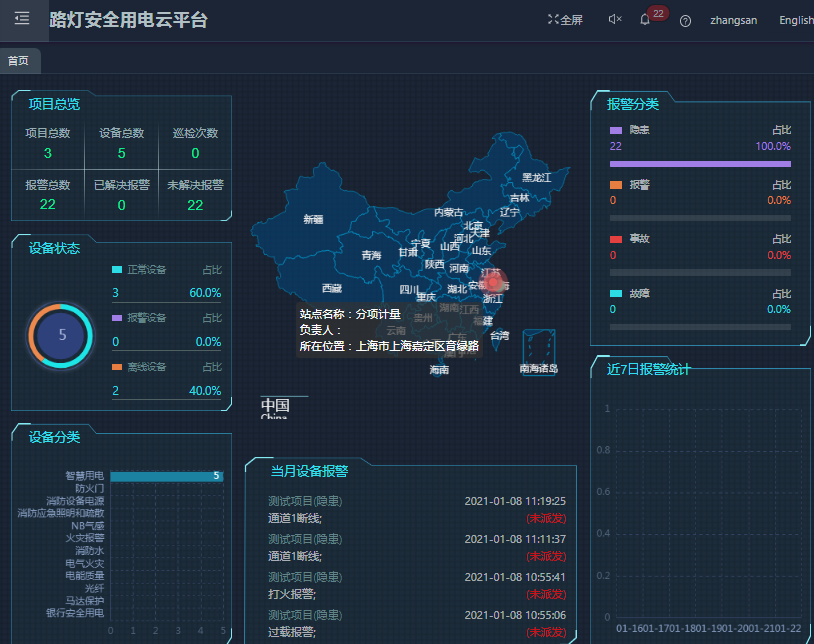

9.能夠自動進行亮燈率計算，形成亮燈率報表首頁
消息提醒顯示需要處理的任務及報警消息
隱患統計以曲線圖的方式展示當月隱患數量
地圖顯示相關點位
監控模塊提供數據監控監控功能，包含大數據調度和統計。

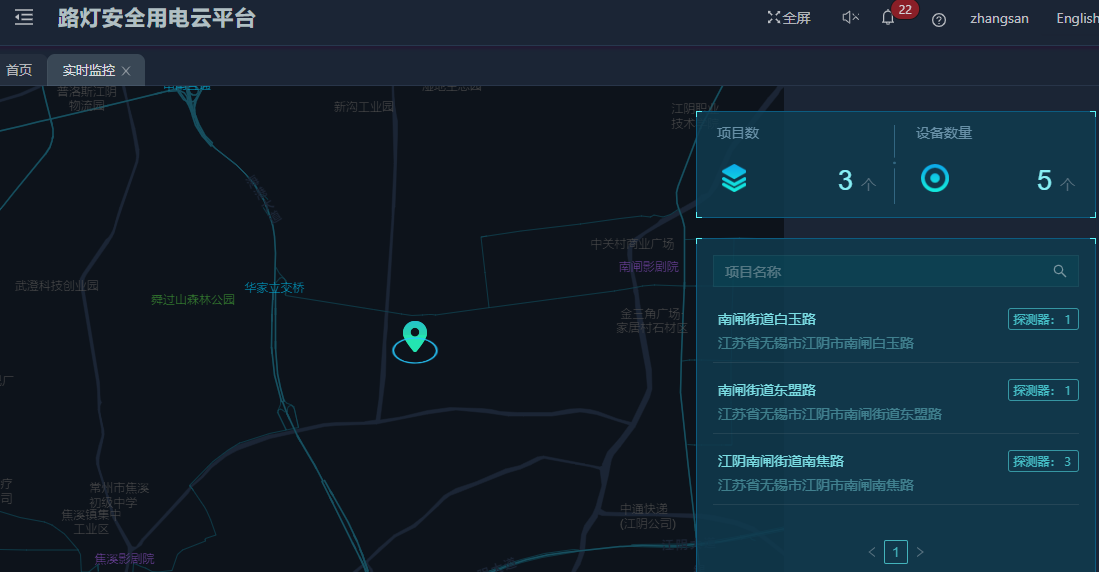

地圖顯示

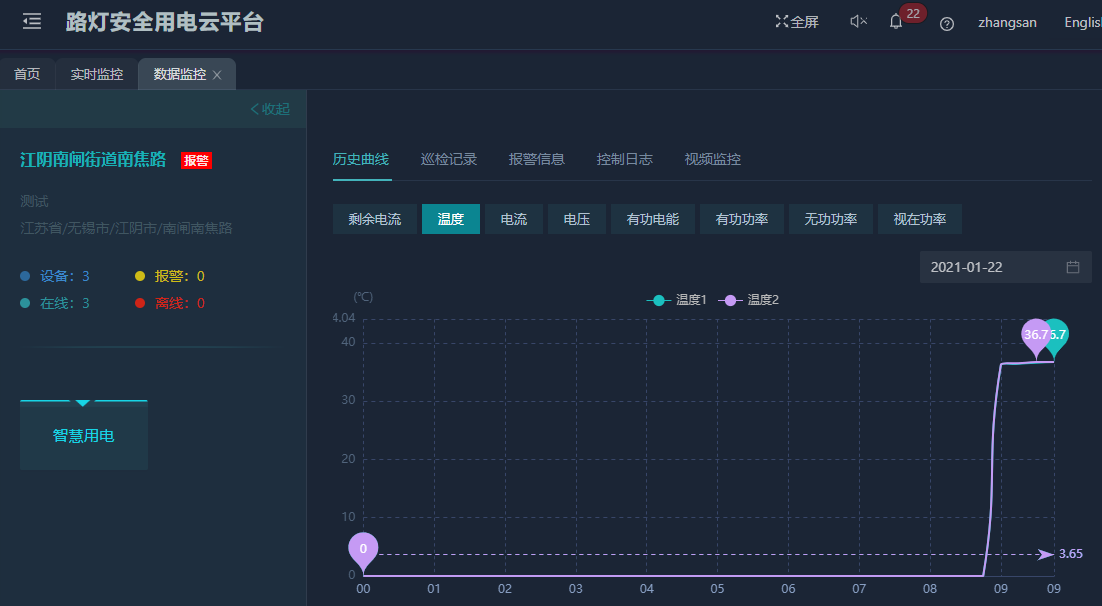

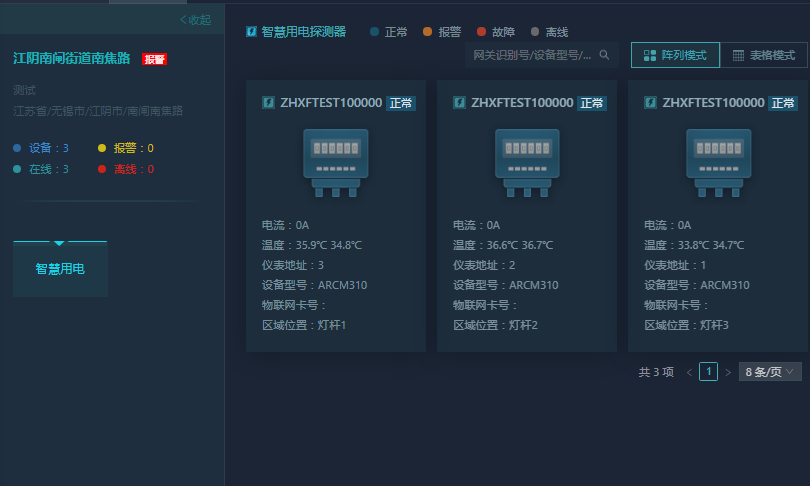

設備監控可以按監控設備識別號、項目篩選，顯示設備識別號、設備詳情、設備實時數據點擊“設備”后進入設備實時數據頁面。可查看歷史曲線，巡檢記錄，報警信息，控制日志和、視頻監控

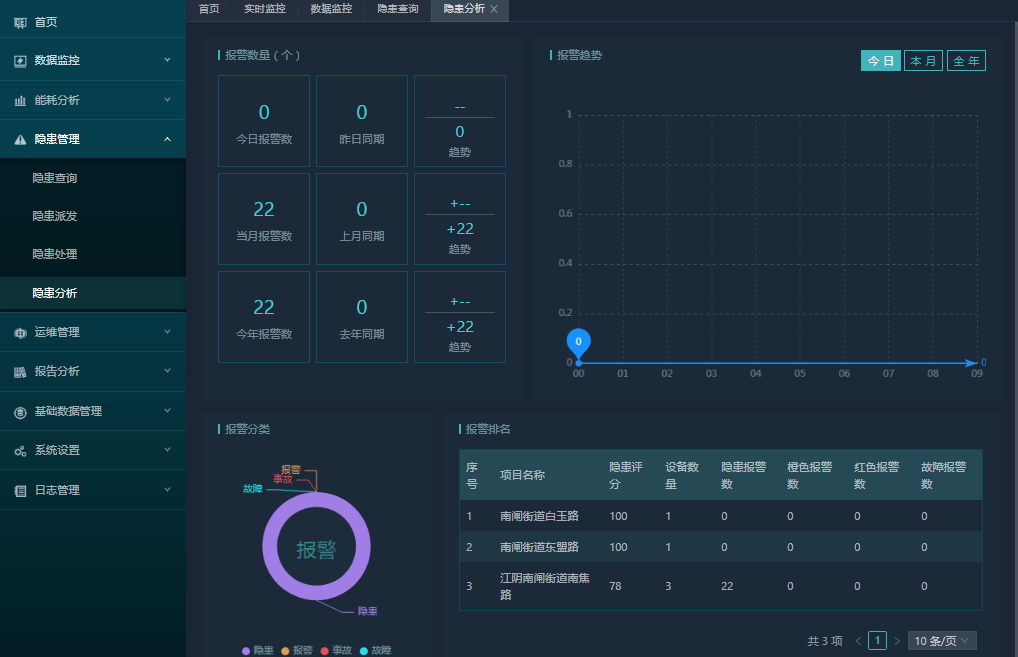

隱患管理包括隱患巡查、隱患派發、隱患處理、隱患分析

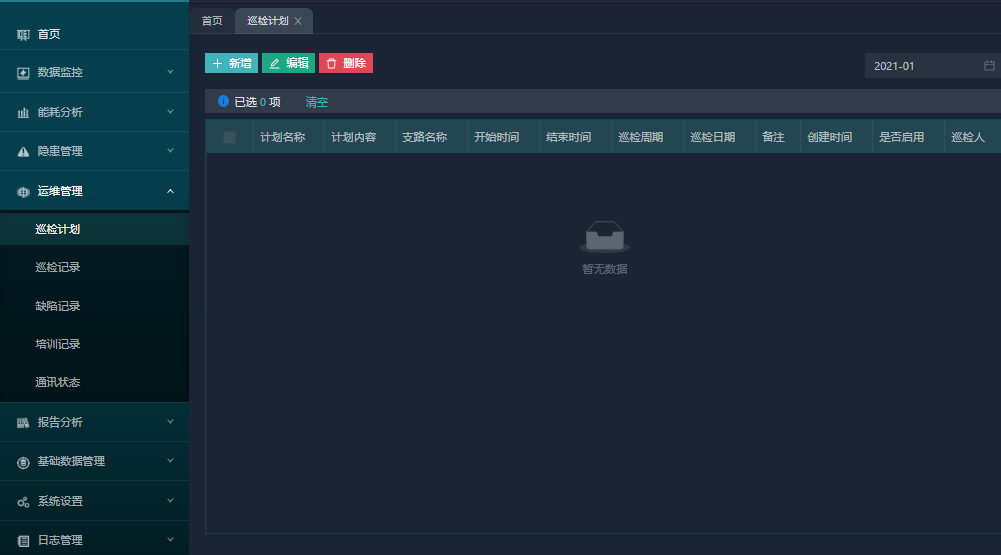

運維管理

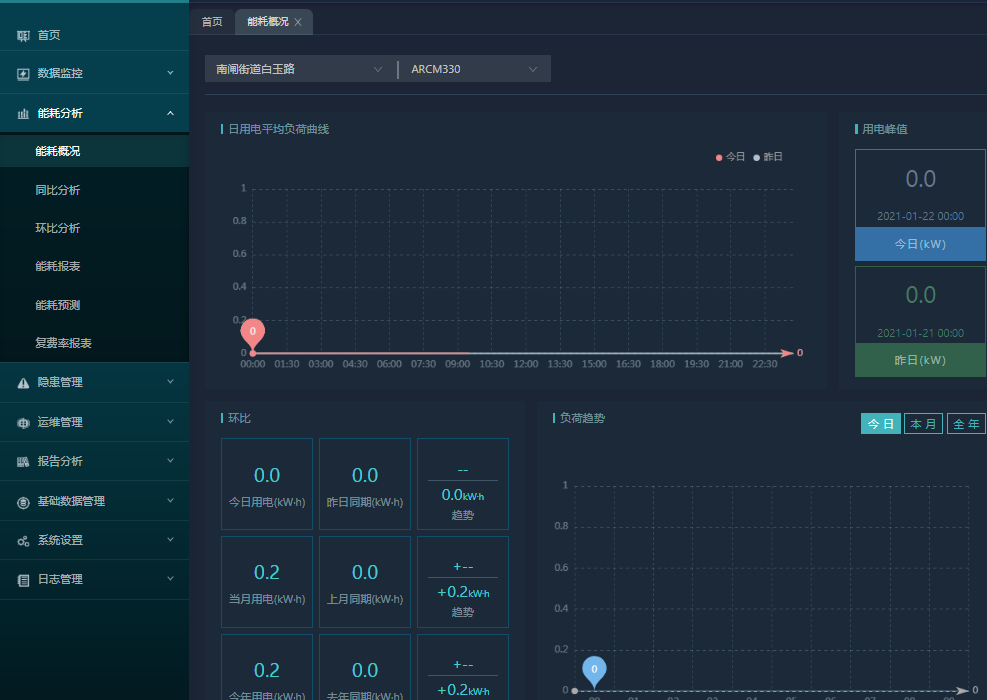

能耗分析

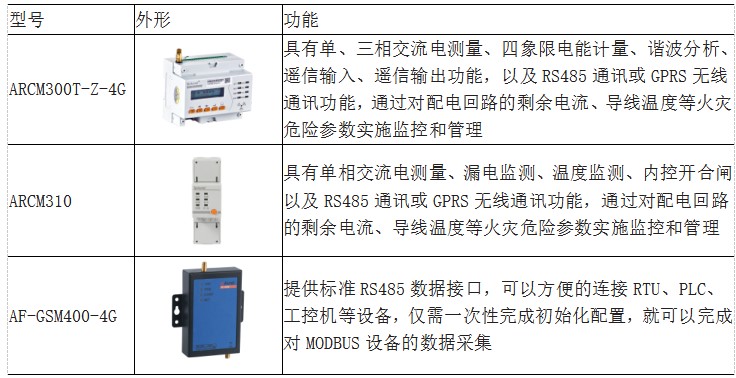

6.3產品選型介紹

6.4功能介紹
智慧用電在線監控裝置是針對0.4kV以下的TT、TN系統設計的智能電力裝置，具有單、三相交流電測量、四象限電能計量、諧波分析、遙信輸入、遙信輸出功能，以及RS485通訊或GPRS無線通訊功能，通過對配電回路的剩余電流、導線溫度等火災危險參數實施監控和管理。
應用：用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家消防單位以及石油化工、文教衛生、金融、電信等
ARCM310功能：ARCM310智慧用電在線監控裝置（以下簡稱裝置）是針對0.4kV以下的TT、TN系統設計的智能電力裝置，具有單相交流電測量、漏電監測、溫度監測、內控開合閘以及RS485通訊或GPRS無線通訊功能，通過對配電回路的剩余電流、導線溫度等火災危險參數實施監控和管理。
裝置采用先進的微控制器技術，集成度高，體積小巧，安裝方便，集智能化，數字化，網絡化于一身，是建筑監控裝置預防監控、系統絕緣老化預估等的理想選擇。作為一種先進的智能化、數字化的采集元件，該裝置已廣泛應用于學校、醫院、商場、銀行、古建筑等眾多場所。

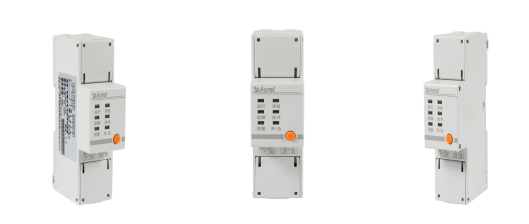

ARCM310圖片
GSM400-4G功能：AF-GSM是安科瑞電氣推出的新型的4G遠程無線數據采集設備，采用嵌入式設計，內嵌TCP/IP協議棧，同時采用了功能強大的微處理芯片，配合內置看門狗，性能可靠穩定。
本產品提供標準RS485數據接口，可以方便的連接RTU、PLC、工控機等設備，僅需一次性完成初始化配置，就可以完成對MODBUS設備的數據采集，并且與安科瑞服務器進行通訊，

GSM400-4G圖片

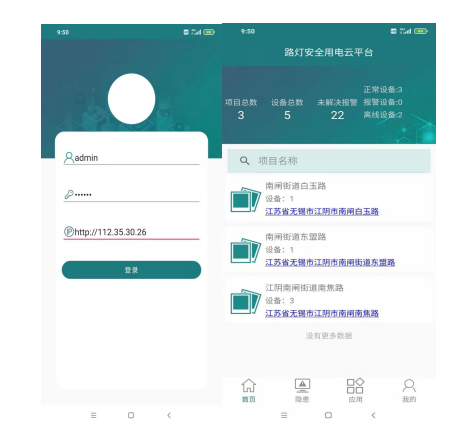

6.5用戶體驗

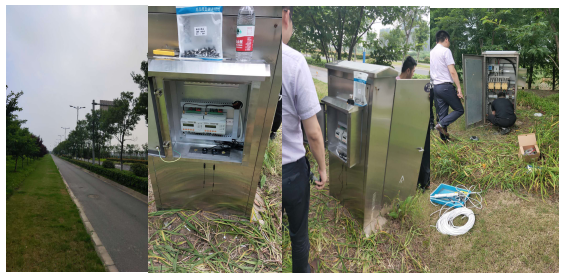

6.6現場安裝


七、結語
住宅小區是人民生活的重要場所，住宅環境的好壞直接影響著居民的生活質量。景觀照明決定居住環境的重要因素，因此我們的設計者在探索的過程中需要不斷的進行創新，以便促進燈光工程設計水平的提高，力保燈光工程在安全、節能、經濟、環保的前提下健康發展，從而更好地服務于小區居民。

【參考文獻】
[1]李玲.住宅小區景觀照明的電氣安全建設
[2]杜莉莉.住宅小區景觀照明電氣設計安全問題分析[J].城市建筑,2016(17):160-160.
[3]安科瑞企業微電網設計與應用手冊2020.06版
