1、概述
數據中心小母線系統是數據中心末端母線供配電系統的俗稱。近年來，隨著數據中心建設的快速發展和更高需求，智能小母線系統逐漸被應用于機房的末端配電中，具有電流小、插接方便、智能化程度高等特點，即插式插接箱給各個機柜內的PDU分配電。始端箱和插接箱內可設置監測模塊，將數據上傳至動環監控中心。

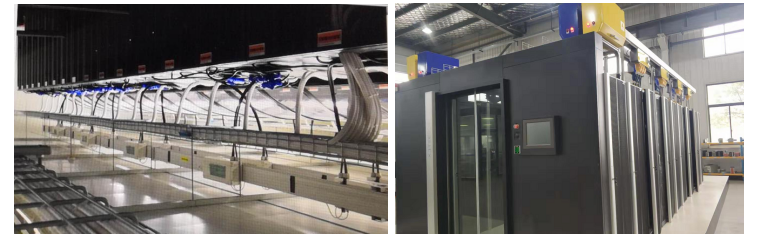

2、應用場所
母線槽

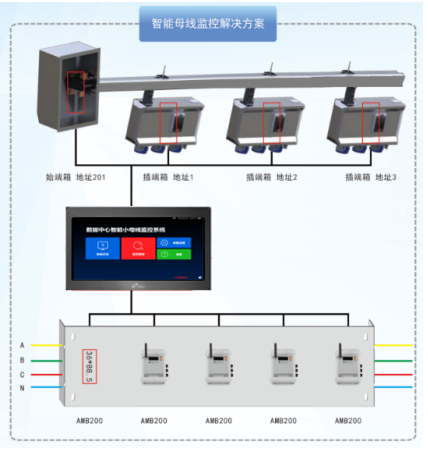

3.系統架構
母線智能監控系統由智能母線監控裝置、電流互感器、母線接頭測溫裝置、無線通訊終端和觸摸屏組成。




4.系統功能
■ 電參量檢測
1）三相電壓、三相電流、系統頻率；
2）各相及總的有功功率、無功功率、視在功率、功率因數；
3）各相及總的有功電能、無功電能；
4）多路溫度
5）開關狀態；
6）電壓/電流諧波含量；
7）電流/功率最大需量；
8）零序電流、漏電流、機柜溫度、機柜濕度；

■告警功能
1）過電流2段閥值越限、過/欠壓、過功率告警、缺相、過頻率、欠頻率越限、零線電流、溫/濕度告警，可任意設定告警值，開關狀態、開關跳閘報警；
2）聲光告警功能；
3）查詢當前告警信息；
4）查詢歷史告警信息。

■事件記錄
1）各種電參量越限報警記錄；
2）開關量動作事件記錄；
3）任意數據的定時存儲；
4）通訊故障告警；

5.AMB智能小母線管理系統配置方案
5.1交流系統：
遙測：三相電壓、電流、有功功率、無功功率、視在功率、功率因數、有功電能、無功電能、電纜溫度，系統頻率、零序電流、漏電流、機柜溫度、機柜濕度、開關狀態、電壓/電流諧波含量、電流/功率最大需量，母線接頭處溫度；
遙信：過電流2段閥值越限、過/欠壓、過功率告警、缺相、過頻率、欠頻率越限、零線電流、溫/濕度告警，開關狀態、開關跳閘報警；
*  有線組網配置方案
觸摸屏                ATP010
始端箱  模塊        AMB100-A-P1
始端箱  電流互感器    AKH-0.66-XXI-XXXA/5A（母線電流大于600A時選用）
AKH-0.66/W-12NY-5A/2.5mA（母線電流大于600A時選用，與AKH-0.66-XXXA/5A配套使用）
AKH-0.66/W-45NY-600A/100mA（母線電流小于600A時選用）
插接箱  模塊        AMB110-A-P1
插接箱  電流互感器    AKH-0.66/W-12NY-100A/20mA
母線接頭測溫模塊      AMB200-C
開關電源              KDYA-DG30-24K（DC 24V給觸摸屏供電）

*  無線組網配置方案
觸摸屏                ATP010
始端箱  模塊        AMB100-A/W-P1
始端箱  電流互感器    AKH-0.66-XXI-XXXA/5A（母線電流大于600A時選用）
AKH-0.66/W-12NY-5A/2.5mA（母線電流大于600A時選用，與AKH-0.66-XXXA/5A配套使用）
AKH-0.66/W-45NY-600A/100mA（母線電流小于600A時選用）
插接箱  模塊        AMB110-A/W-P1
插接箱  電流互感器    AKH-0.66/W-12NY-100A/20mA
母線接頭測溫模塊      AMB200-LR
開關電源              KDYA-DG30-24K（DC 24V給觸摸屏和無線接收器供電）
無線接收器            AWT100-LoRa

5.2直流系統：
遙測：電壓、電流、功率、電能、電纜溫度、漏電流、機柜溫度、機柜濕度、開關狀態、電流/功率最大需量；
遙信：過電流2段閥值越限、過/欠壓、過功率告警、缺相、溫/濕度告警，開關狀態、開關跳閘報警；
*  有線組網配置方案
觸摸屏                ATP010
始端箱  模塊        AMB100-D-P1
始端箱  霍爾傳感器    AKHC-F- XXXA/5V
插接箱  模塊        AMB110-D-P1
插接箱  霍爾傳感器    AKH-BS- XXXA/5V
開關電源              KDYA-DG30-24K（DC 24V給觸摸屏供電）

*  無線組網配置方案
觸摸屏                ATP010
始端箱  模塊        AMB100-D/W-P1
始端箱  霍爾傳感器    AKHC-F- XXXA/5V
插接箱  模塊        AMB110-D/W-P1
插接箱  霍爾傳感器    AKH-BS- XXXA/5V
開關電源              KDYA-DG30B-24K（DC 24V給觸摸屏和無線接收器供電）
無線接收器            AWT100-LoRa


6、產品介紹

6.1產品規格


型號 功能				AMB100-A-P1	AMB100-A/W-P1	AMB110-A-P1	AMB110-A/W-P1	AMB100-D-P1	AMB100-D/W-P1	AMB110-D-P1	AMB110-D/W-P1
測量 系統		交流		■	■	■	■
		直流						■	■	■	■
	電參量	電壓		■	■	■	■	■	■	■	■
		電流		■	■	■	■	■	■	■	■
		有功功率		■	■	■	■	■	■	■	■
		無功功率		■	■	■	■	/	/	/	/
		功率因數		■	■	■	■	/	/	/	/
		有功電能		■	■	■	■	■	■	■	■
		無功電能		■	■	■	■	/	/	/	/
	電參量	零序電流		■	■	■	■	/	/	/	/
		漏電流		■	■	■	■	■	■	■	■
	電力質量	電壓、電流總諧波		■	■	■	■	/	/	/	/
		電流、電壓2~63次分次諧波		■	■	■	■	/	/	/	/
		機柜溫度 濕度		■	■	■	■	■	■	■	■
		電纜溫度		■（8路）	■（8路）	■（4路）	■（4路）	■（4路）	■（4路）	■（4路）	■（4路）
開關量輸入		無源		2	2	2	2	4	4	4	4
		有源		3	3	3	3	3	3	3	3
繼電器輸出				■（2路）	■（2路）	■（2路）	■（2路）	■（2路）	■（2路）	■（2路）	■（2路）
通訊	Modbus-RTU		1路	■	■	■	■	■	■	■	■
	LoRa		1路	/	■	/	■	/	■	/	■

說明：■為標配功能。

6.2技術指標

技術參數		AMB100-A-P1/AMB110-A-P1	AMB100-D-P1/AMB110-D-P1
配電系統		交流	直流
測量參數		電壓、電流、頻率、有功功率、無功功率、功率因數、有功電能、無功電能	電壓、電流、功率、電能、開關量狀態
		2-63次諧波、溫度、濕度、漏電流
電壓	額定	3×220/380VAC	48VDC,240VDC,336VDC
	測量范圍	±20%	±20%
	過載	持續1.2倍、瞬時電壓2倍/秒	持續1.2倍、瞬時電壓2倍/秒
電流	CT	AMB100-A：600A/100mA 5A/2.5mA（配套XXXA/5A互感器使用） AMB110-A：100A/20mA	5V（霍爾傳感器）
	范圍	1%～120%	1%～120%
	過載	持續1.2倍、瞬時10倍/秒	持續1.2倍、瞬時10倍/秒
輸入頻率		45～65Hz	/
測量精度		電壓/電流/有功功率/有功電能0.5級，無功功率/無功電能1級,溫度±1℃	電壓/電流0.5級，功率/電能1.0級
輔助電源		獨立接口，AC 220V	獨立接口，跟隨系統電壓
功能	測溫	-20～150℃	-20～150℃
	漏電流	0～1A	3路漏電流輸入， DC 5V
	開關量輸入	2路干接點輸入	4路干接點輸入
	開關量輸出	2路繼電器輸出，觸點容量3A/30VDC，3A/250VAC
	通訊	RS485/Modbus-RTU或LoRa無線
安裝方式		DIN35mm導軌安裝
防護等級		IP20
環境	溫度/濕度/海拔	工作溫度：-20℃～60℃           貯存溫度：-25℃～70℃ 相對濕度：≤93%                 海拔高度：≤2500m
安全性	絕緣	所有端子與外殼導電件之間的絕緣電阻不低于100MΩ
	耐壓	電壓電流信號輸入，繼電器輸出，RS485 通訊，開關量輸入兩兩之間應AC2kV 1min，泄露電流應小于2mA，無擊穿或閃絡現象。
電磁兼容	抗靜電干擾	3級
	抗射頻電磁場輻射	3級
	抗電快速瞬變脈沖群	3級
	抗浪涌干擾	3級



6.3配套附件

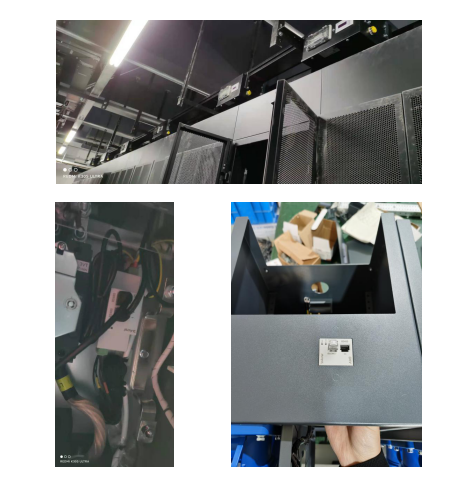

7、現場安裝圖
